Johdatus WPD laajan valikoiman vaakasuoraan spiraalisiipiseen vesimittariin

Vesi on planeetan arvokkain omaisuus, ja tarkka mittaus on keskeistä tehokkaan ja oikeudenmukaisen vesivarojen hallinnan kannalta. Suuren putkiston ja suurivirtaussovelluksissa vesimittareiden kysyntä ulottuu yksinkertaista laskemista pidemmälle; se vaatii mittarin, joka pystyy laaja mittausalue ja poikkeuksellisen pitkän aikavälin luotettavuus. Juuri tässä yhteydessä WPD laajan valikoiman vaakasuuntainen spiraalisiipivesimittari kehitettiin, ja siitä tuli välttämätön väline nykyaikaisessa vesivarojen mittauksessa.

WPD:n laajan valikoiman vaakasuuntaisen spiraalisiipivesimittarin rooli ja merkitys nykyaikaisessa vesivarojen hallinnassa

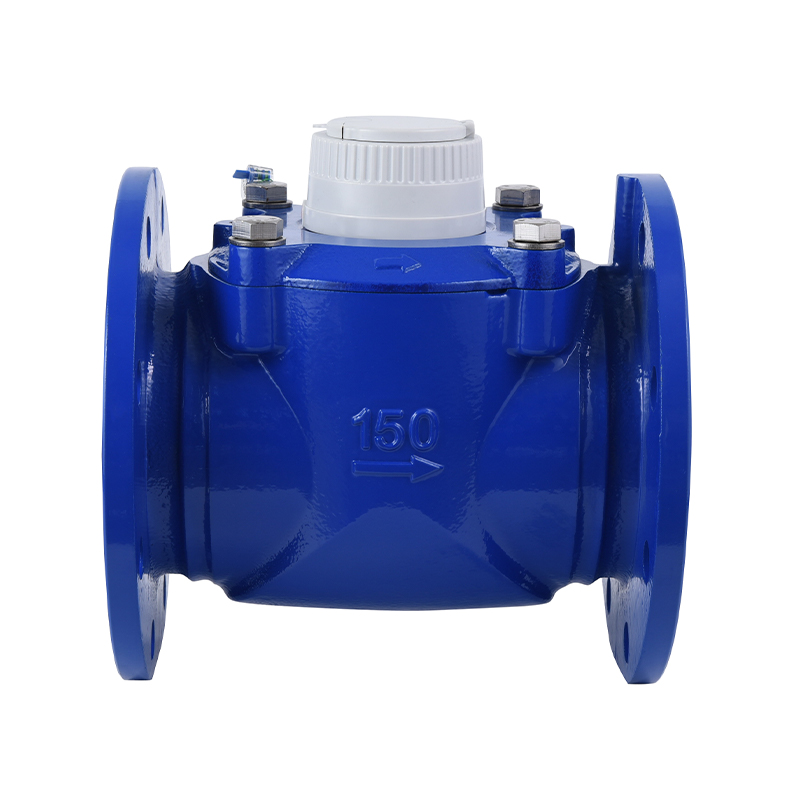

The WPD laajan valikoiman vaakasuuntainen spiraalisiipivesimittari on nopeustyyppinen mittari, joka on suunniteltu täyttämään tarkkoja mittaustarpeita suurinopeuksisissa ja halkaisijaltaan suurissa ympäristöissä, kuten kunnallisissa vesihuollossa, laajamittaisessa teollisessa käytössä ja maatalouden kastelussa. Perinteisiin yksisuihku- tai monisuihkumittareihin verrattuna WPD-vesimittarin ensisijainen ominaisuus on sen "laaja-alue"-ominaisuus. Tämä tarkoittaa, että se ylläpitää suurta tarkkuutta (Tarkkuus) erittäin laajalla virtausspektrillä – pienistä vuotovirroista huippukuormitusvirtoihin. Tämä suorituskyky on ratkaisevan tärkeä vesilaitoksille, jotka hallitsevat aluemittausalueita (DMA) ja hallitsevat tappioita, koska se tunnistaa ja määrittää tehokkaasti "tulottoman veden", mikä vaikuttaa suoraan yrityksen kannattavuuteen ja veden kestävyyteen.

Miksi tarkka vesivirran mittaus on käyttäjille elintärkeää

Olipa kyseessä sitten kotitalouskäyttäjille, kaupallisille yrityksille tai suurille teollisuusyrityksille, tarkka vesivirtausmittaus on perusta reilulle kaupalle ja optimoidulle resurssien allokoinnille.

Vedentarjoajille: Tulojen turvaamisen edellytys on varmistaa, että jokainen vesipisara kirjataan tarkasti. Lisäksi tarkkailu korkealla tarkkuudella WPD laajan valikoiman vaakasuuntainen spiraalisiipivesimittari mahdollistaa putkien vuotojen tai epänormaalin kulutuksen havaitsemisen ja ratkaisemisen ajoissa.

Kaupallisille ja teollisille käyttäjille: Vesikustannukset ovat usein merkittäviä käyttökustannuksia. WPD-vesimittarin tarjoamat luotettavat tiedot auttavat yrityksiä huolellisessa kustannuslaskennassa, prosessiveden seurannassa ja veden säästämisen parannuksissa.

Maatalouskäyttäjille: Kastelussa veden kulutuksen tarkka mittaus on olennaista levitysmäärien hallinnassa, liiallisen uuton estämisessä ja tieteellisen vedenkäytön saavuttamisessa.

Suunnittelu ja yrityksen vahvuus WPD-vesimittarin takana

Korkea suorituskyky WPD laajan valikoiman vaakasuuntainen spiraalisiipivesimittari on erottamaton sitä tukevasta ammattimaisesta suunnittelusta ja valmistuksesta. Ningbo Water Cube Instrument Technology Co., Ltd. on erikoistunut yritys, joka on keskittynyt valmistamaan suurikokoisia vesimittareita ja vesimittarin liikkeitä.

Ningbo Water Cube Instrument Technology Co., Ltd. omistaa täydellisen ja vankan teollisen ketjun, joka kattaa tuotesuunnittelusta ja -kehityksestä, muottien valmistuksesta, ruiskupuristuksen käsittelystä kokoonpanoon ja todentamiseen. Yritys noudattaa yritysperiaatetta "Laatu ensin, maine ensin" hyödyntäen kertynyttä kokemusta ja uusinta teknologiaa tarjotakseen markkinoille korkealaatuisia mittaustuotteita. Juuri Water Cube -asiantuntijatiimin vahvuuden ja sen täydellisen teollisuusketjun ansiosta WPD Water Meter saavuttaa asiakkaiden suosiman tarkkuuden ja luotettavuuden. Yhtiöllä on myös pitkäaikainen yhteistyö useiden kotimaisten yritysten kanssa ja se on alalla laajalti tunnustettu.

Yleiskatsaus WPD:n laajan vaakasuuntaisen spiraalisiipivesimittarin tärkeimpiin etuihin

WPD-vesimittarissa yhdistyvät ainutlaatuisen suunnittelunsa ansiosta perinteisten mekaanisten mittarien kestävyys nykyaikaisten mittauslaitteiden tarkkuuteen. Sen vaakasuora asennus varmistaa vakaan veden virtauksen, kun se tulee spiraalisiipiin, mikä minimoi tehokkaasti turbulenssin vaikutuksen mittaukseen. Tärkeää on, että sen spiraalisiipirakenne on suunniteltu erityisesti korkeaan virtaukseen ja alhaiseen vastukseen, mikä varmistaa luotettavan mittauksen laajalla alueella ja säilyttää samalla alhaisen painehäviön. Nämä WPD Laaja valikoima Horizontal Spiral Wing -vesimittarin ominaisuudet tekevät siitä ihanteellisen valinnan sovelluksiin, jotka vaativat tiukkoja mittaustarkkuuden, virtausalueen ja pitkän aikavälin vakauden standardeja.

WPD-vesimittarin toimintaperiaate ja ydinkomponentit

WPD Wide Range Horizontal Spiral Wing -vesimittarin erinomaisen suorituskyvyn ymmärtämiseksi on tutkittava sen mittausperiaatetta ja tarkkaa rakennesuunnittelua. Nopeustyyppisenä mittarina sen toiminta perustuu virtausdynamiikkaan, joka muuttaa mittarin läpi virtaavan veden tilavuuden mitattavissa olevaksi mekaaniseksi liikkeeksi.

Vaakasuuntaisen spiraalisiipisen vesimittarin toimintaperiaate: veden virtauksesta mittaukseen

WPD Wide Range Horizontal Spiral Wing -vesimittarin (WPD Water Meter) toiminta perustuu nopeusmittaukseen. Vesi virtaa tiettyyn suuntaan mittarin sisäisen mittauskammion läpi ohjaten virtausreitille asennetun Spiral Wing -siipipyörän pyörimistä.

Flow Drive: Mittarissa on erityinen virtausta ohjaava rakenne, joka varmistaa, että vesivirtaus vaikuttaa siipiin tasaisesti ja tasaisesti saavuttaessaan spiraalisiiven. Mitä suurempi veden nopeus, sitä nopeammin spiraalisiipi pyörii.

Nopeuden ja virtausnopeuden suhde: Määritetyllä virtausalueella spiraalisiiven pyörimisnopeus on suoraan verrannollinen mittarin läpi kulkevaan hetkelliseen virtausnopeuteen.

Mekaaninen muunnos ja näyttö: Kierresiiven pyöriminen välittyy mittarin laskuriin tarkan voimansiirtojärjestelmän (tyypillisesti magneettikytkimen tai vaihteiston) kautta. Magneettinen kytkentärakenne eristää tehokkaasti vedellä kostutetut osat laskurista, mikä varmistaa, että laskuri pysyy kuivana ja puhtaana ja estää hilseilyä tai roskia häiritsemästä lukemia. Laskuri kerää tallennetut kierrokset ja muuntaa ne käyttäjän luettavaksi kumulatiiviseksi tilavuudeksi (esim. kuutiometreiksi).

Avain WPD Wide Range Horizontal Spiral Wing -vesimittarin kykyyn saavuttaa "laaja-alue" on sen vaakasuora asennus ja sen spiraalisiiven erityinen geometrinen muoto. Vaakasuora asennus varmistaa tasaisen aksiaalisen virtauksen, kun taas optimoidut kierresiipisiivet ovat erittäin herkkiä alhaisille virtausnopeuksille samalla kun ne käsittelevät tehokkaasti suuria iskuja ja estävät liiallisen kulumisen ja mittauspoikkeamat.

Suunnittelu ja keskeiset komponentit: materiaaliperusta erittäin tarkkaan mittaukseen

Korkealaatuinen WPD laajan valikoiman vaakasuuntainen spiraalisiipivesimittari riippuu jokaisen komponentin tarkasta valmistuksesta ja tiukasta valvonnasta. Tältä osin Ningbo Water Cube Instrument Technology Co., Ltd. hyödyntää kaikkia teollisen ketjun etujaan varmistaakseen tuotteiden huippuosaamisen.

Water Cubella on suuriläpimittaisten vesimittareiden ja mittarin liikkeiden tuotantoon erikoistunut yritys, jolla on syvä asiantuntemus muottien valmistuksesta ja ruiskuvaluprosessista. Tämä on kriittistä erittäin tarkan, vähäkitkaisen spiraalisiiven ja mittausmekanismin valmistuksessa. Yritys asettaa tiukan materiaalin valinnan ja valmistustoleranssien tarkan valvonnan laatupolitiikkansa ytimeen, kuten sen yritysperiaatteessa korostetaan: "Laatu ensin, maine ensin." Tämä yksityiskohtiin omistautuminen varmistaa, että jokainen WPD:n laajan valikoiman vaakasuora spiraalisiipinen vesimittari täyttää tiukat mittausstandardit ja saavuttaa erinomaisen pitkän aikavälin luotettavuuden.

WPD laajan valikoiman vaakasuuntainen spiraalisiipivesimittari Structure Diagram and Function Description

Rakenteellisesti WPD-vesimittarin vaakasuuntainen rakenne tarkoittaa, että vesi virtaa vaaka-akselia pitkin. Sen ydinannostusmekanismi on asennettu putkilinjan keskiakselille. Tämän ansiosta mittari pystyy käsittelemään suurempia virtausnopeuksia ja nopeuksia kuin monisuihkumittarit ja minimoimalla painehäviön. Tämä suunnitteluetu tekee siitä suositellun valinnan halkaisijaltaan suuriin ja suurivirtaussovelluksiin. Virtaus on vakaa ja hitausmomentti pieni, mikä on tekninen takuu WPD Wide Range Horizontal Spiral Wing -vesimittarille korkean tarkkuuden saavuttamiseksi laajalla alueella.

WPD Wide Range -vesimittarin tärkeimmät ominaisuudet ja edut

WPD Wide Range Horizontal Spiral Wing -vesimittarilla on tärkeä asema markkinoilla, koska sen optimoitu suunnittelu, joka perustuu perinteisiin spiraalisiipisiin mittareihin, ratkaisee yleisen ongelman, joka liittyy suurikokoisten mittareiden riittämättömään tarkkuuteen alhaisilla virtausnopeuksilla, mikä tarjoaa joukon vertaansa vailla olevia etuja.

Laaja alueen mittausmahdollisuus: Suuri tarkkuus eri virtausnopeuksilla

Tämä on WPD Wide Range Horizontal Spiral Wing -vesimittarin tärkein myyntivaltti. Perinteisten nopeusmittareiden tarkkuus laskee usein jyrkästi pienillä virtausnopeuksilla, mikä johtaa siihen, että vesiyhtiöt eivät pysty mittaamaan tarkasti alhaisia ​​virtauksia yöaikaan tai ruuhka-aikoina, erityisesti putkien vuotojen aiheuttamia hienoja virtauksia.

Laaja mittausalueen rakenne: WPD-vesimittarilla saavutetaan erittäin korkea aluesuhde (R-arvo) tarkkojen Spiral Wing -siipien ja optimoidun mittauskammiorakenteen ansiosta. Tämä tarkoittaa, että se ylläpitää vaaditut tarkkuusrajat (tyypillisesti ± 2 % tai ± 5 % kansainvälisten standardien, kuten ISO 4064, mukaan) erittäin alhaisesta käynnistysvirtauksesta (Qmin) jatkuvaan enimmäisvirtaukseen (Qmax).

Tämä WPD-vesimittarin ominaisuus on elintärkeä vesilaitoksille, jotka hallinnoivat ei-tuloista vettä (NRW), koska se voi mitata tarkasti pieniä virtauksia, jotka muuten jätettäisiin huomiotta, mikä parantaa kokonaistulojen ja tietojen luotettavuutta.

Vankka ja kestävä rakennesuunnittelu

Suurihalkaisijaisena vesimittarina kestävyys on avain vakaan ja pitkäaikaisen toiminnan varmistamiseksi.

Kestävä rakenne: Ningbo Water Cube Instrument Technology Co., Ltd.:llä on vuosien kokemus vesimittareiden valmistuksesta ja ymmärtää materiaalin laadun kriittisen roolin tuotteen käyttöiässä. WPD Wide Range Horizontal Spiral Wing -vesimittarin runko on tyypillisesti valmistettu korkealaatuisesta valuraudasta tai pallografiittiraudasta, mikä tarjoaa erinomaisen paineen ja korroosionkestävyyden. Sisäiset komponentit, erityisesti kulumisherkkä spiraalisiipi ja laakerit, käyttävät erittäin kulutusta kestäviä, vähäkitkaisia ​​komposiittimateriaaleja, jotka pidentävät tehokkaasti mittarin käyttöikää ja vähentävät huoltotiheyttä.

Vaaka-asennuksen mukavuus ja edut

Vaaka-asennus: WPD-vesimittari on suunniteltu vaaka-asennusta varten, mikä ei ainoastaan täytä useimpia putkistojärjestelmän asennuskoodeja, vaan varmistaa myös vakaan aksiaalisen virtauksen mittauskammioon tullessa. Vakaa virtaus on perusta korkean tarkkuuden vesivirtausmittauksille. Asennusprosessi on suhteellisen yksinkertainen ja helposti yhteensopiva olemassa olevien putkijärjestelmien kanssa.

Spiraalisiiven suunnittelun rooli tarkkuuden parantamisessa

Spiraalisiipirakenne: WPD Wide Range Horisontal Spiral Wing -vesimittarin kierresiipisiivet eroavat tavallisista juoksupyörämittareista; niiden muotoilu on virtaviivaisempi ja lähestyy turbiinin muotoa. Tämä rakenne optimoi veden törmäyskulman vähentäen nesteen vastusta ja lisäämällä juoksupyörän pyörimisherkkyyttä pienillä virtausnopeuksilla.

Hyödyntämällä Water Cuben asiantuntemusta tuotesuunnittelussa ja -kehityksessä sekä muottien valmistuksessa varmistetaan spiraalisiipien geometrinen tarkkuus ja dynaaminen tasapaino. Tämä on tekninen ydintakuu erinomaisen tarkkuuden saavuttamiseksi laajalla mittausalueella.

Tehokkuus heijastuu alhaisena päänmenetyksenä

Pieni painehäviö: Suurihalkaisijaiset vesimittarit asennetaan pääputkiin, ja liiallinen painehäviö voi aiheuttaa ylävirran paineen laskun, mikä vaikuttaa vesihuoltopalvelun vakauteen ja käyttökokemukseen. WPD Wide Range Horizontal Spiral Wing -vesimittarin virtaviivainen sisärakenne ja optimoitu kierresiipi minimoivat virtausvastuksen, jolloin mittari voi ylläpitää erittäin alhaisen painehäviön jopa suuria virtausnopeuksia käsiteltäessä. Tämä ei ainoastaan ​​paranna järjestelmän energiatehokkuutta, vaan myös varmistaa vakaan vedenpaineen putkiverkostossa.

Älykäs päivitysmahdollisuus ja valinnaiset lisävarusteet

Sopeutuakseen älykkään vesihuollon trendiin WPD-vesimittari tarjoaa yleensä hyvän skaalautuvuuden.

Valinnaiset lisävarusteet: Se voi integroida pulssilähettimiä, M-Bus- tai LoRaWAN-moduuleja tiedonkeruun ja etäsiirron mahdollistamiseksi. Tämän ansiosta WPD Wide Range Horizontal Spiral Wing -vesimittari voi integroitua saumattomasti nykyaikaisiin kunnallisiin vedenjakeluiden IoT-järjestelmiin, mikä mahdollistaa reaaliaikaisen teollisuusveden seurannan ja data-analyysin. Lisäksi antureita veden lämpötilan ja järjestelmän paineen valvontaan voidaan varustaa käyttäjän vaatimusten mukaan, jolloin saadaan kattavampaa käyttötietoa.

WPD-vesimittarin laajat käyttöalueet

WPD Wide Range Horizontal Spiral Wing -vesimittarin korkea tarkkuus, laaja valikoima ja erinomainen kestävyys tekevät siitä ihanteellisen valinnan erilaisiin vedenmittausskenaarioihin, erityisesti sovelluksiin, jotka vaativat suurten virtausten käsittelyä ja monimutkaisia virtausjärjestelmiä.

Asuntojen vesimittaus

Vaikka WPD-vesimittari on suunniteltu ensisijaisesti suurille halkaisijoille, sen rooli on ratkaiseva suurten kerrostalojen tai integroitujen asuinrakennusten päätuloputkissa.

Moniasuntoisten asuntojen yleismittauksessa WPD Wide Range Horizontal Spiral Wing -vesimittari mittaa tarkasti valtavat virtausvaihtelut äärimmäisen alhaisesta yökulutuksesta (kuten säiliön täyttöjä, pienet vuodot) päiväkäyttöön (kuten samanaikainen kylpeminen).

Tämä tarkka vesivirtausmittaus varmistaa oikeudenmukaisen laskutuksen kiinteistöyhtiöiden ja vedentoimittajien välillä ja tarjoaa luotettavat kokonaismäärätiedot sisäiseen osamittauksen kohdentamiseen.

Kaupallinen vesimittaus

Liiketiloissa, kuten toimistorakennuksissa, kauppakeskuksissa, sairaaloissa ja hotelleissa, vedenkulutus vaihtelee suuresti ja piikit ovat korkeita.

WPD-vesimittari pystyy helposti käsittelemään hetkellisesti suuria virtausnopeuden vaikutuksia esimerkiksi lounasaikaan tai ruuhka-aikaan, samalla kun se säilyttää herkkyyden pienille virtauksille työajan ulkopuolella.

Ningbo Water Cube Instrument Technology Co., Ltd.:n toimittama vakaa ja luotettava WPD Wide Range Horizontal Spiral Wing -vesimittari auttaa kaupallisia asiakkaita saavuttamaan hienosäädetyn vesikulujen hallinnan ja energiatarkastuksen, mikä auttaa yrityksiä hallitsemaan käyttökustannuksia.

Maatalouden kastelu

Maatalous on suuri vesivarojen kuluttaja, ja kasteluveden tarkka mittaus on edellytys veden säästämiselle ja tehokkaalle kastelulle.

Suurten tilojen ja kastelujärjestelmien tärkeimmissä vedenottopisteissä WPD-vesimittari tarjoaa luotettavat mittaustiedot. Sen kestävä rakenne kestää ankaria ulkoilmaolosuhteita.

WPD Wide Range Horizontal Spiral Wing -vesimittarin Wide Range -ominaisuus varmistaa, että vaikka kastelupumppuasema käynnistyy tai pysähtyy aiheuttaen rajuja virtausmuutoksia, mittaustarkkuus säilyy, mikä tarjoaa datatukea tieteellisten kastelusuunnitelmien laatimiseen.

Teollinen veden valvonta

Teollisuuden aloilla, kuten teräs-, kemian-, sähkö- ja elintarviketeollisuudessa, prosessiveden seuranta on ratkaisevan tärkeää, koska se liittyy suoraan tuotteiden laatuun ja ympäristönmukaisuuteen.

WPD-vesimittaria käytetään usein valvomaan jäähdytysveden, tuotantoveden ja jätevesien kokonaismäärää. Sen pieni painehäviö -ominaisuus varmistaa minimaalisen vaikutuksen korkeavirtausprosessiin.

Integroimalla etälukuominaisuudet (valinnaiset lisävarusteet), WPD Wide Range Horizontal Spiral Wing -vesimittari mahdollistaa reaaliaikaisen teollisuusveden valvonnan, mikä auttaa tehtaita havaitsemaan välittömästi epänormaalin kulutuksen, suorittamaan prosessin hallinnan ja hallitsemaan vuotoja.

Kunnallinen vedenjakelu

Tämä on WPD-vesimittarin kriittisin sovellusalue. Kaupunkien vedenjakeluverkoissa sillä on kaksi päätehtävää:

Lähteen päämittaus: Käytetään vedenkäsittelylaitoksen ulostulossa tai tärkeimmissä alueellisissa syöttöputkissa mittaamaan tarkasti koko palvelualueelle tuleva kokonaismäärä.

Aluemittaus (DMA): Aluemittausalueiden rajoilla WPD Wide Range Horizontal Spiral Wing -vesimittarin laajan alueen suorituskyky on välttämätöntä DMA-vesitasapainon tarkan laskemisen kannalta. Se tallentaa luotettavasti Minimum Night Flow (MNF), joka on kriittinen indikaattori alueen vuotojen arvioinnissa.

Water Cube, jolla on ammatillinen kokemus ja täydellinen teollinen ketju suuriläpimittaisten vesimittareiden valmistuksessa, on omistautunut tarjoamaan mittausratkaisuja, jotka täyttävät Municipal Water Distributionin tiukat standardit. Yrityksen korkealaatuinen WPD Wide Range Horizontal Spiral Wing -vesimittari auttaa kaupunkien johtajia parantamaan vesihuoltojärjestelmiensä tehokkuutta ja luotettavuutta.

WPD laajan valikoiman vaakasuuntaisen spiraalisiipisen vesimittarin tekniset tiedot selitetty

WPD Wide Range Horizontal Spiral Wing -vesimittarin teknisten tietojen ymmärtäminen on olennaista oikean valinnan, asennuksen ja suorituskyvyn varmistamisen kannalta. Nämä parametrit määrittelevät mittarin toimintarajat ja mittaustuloksen.

Saatavilla olevat koot, virtausalue ja paineluokitus

Suurihalkaisijaisten vesimittareiden tyypillisenä edustajana WPD-vesimittarin tekniset tiedot kattavat yleensä useimmat kunnallisiin ja teollisiin sovelluksiin vaadittavat koot.

Tarkkuusluokka ja laajan alueen määritelmä

Mittaustarkkuus on keskeinen mittari vesimittarin suorituskyvyn arvioinnissa. WPD Wide Range Horizontal Spiral Wing -vesimittarin laaja-alainen ominaisuus ilmaistaan ​​sen aluesuhteen (R-arvo) kautta.

Mittausstandardit: WPD-vesimittarit ovat tyypillisesti kansainvälisten standardien, kuten ISO 4064 tai Euroopan mittauslaitedirektiivin (MID) mukaisia.

Tarkkuusluokka: Standardien mukaan mittarin on täytettävä erilaiset tarkkuusvaatimukset kahdella virtausvyöhykkeellä:

Qmin:n ja Qt:n välillä (siirtymävirtaus): Suurin sallittu virhe (MPE) on tyypillisesti ± 5 %.

Qt:n ja Qmax:n välillä: Suurin sallittu virhe (MPE) on tyypillisesti ± 2 %.

Aluesuhde (R): R = Qmax / Qmin. Perinteisillä spiraalisiipisillä mittareilla voi olla alhaisemmat R-arvot, kun taas WPD laajan valikoiman vaakasuuntainen spiraalisiipivesimittari on suunniteltu saavuttamaan korkeammat R-arvot (esim. R80, R100, R160 ja korkeammat). Tämä heijastaa suoraan sen laajan valikoiman etuja. Korkea R-arvo tarkoittaa, että mittari säilyttää korkean tarkkuuden laajemmalla virtausnopeusalueella.

Päähäviön parametri

Päähäviö on tärkeä parametri mittarin tehokkuuden arvioinnissa. Laadukkaat WPD-vesimittarit on suunniteltu minimoimaan sisäinen vastus.

Painehäviövaatimukset: Standardien mukaan mittarin aiheuttaman painehäviön jatkuvalla virtauksella Q3 (suunnilleen Qmax) tulee olla pienempi kuin tietty arvo (esim. 63 kPa tai 100 kPa).

WPD-vesimittari virtaviivaisen sisäisen rakenteensa ja vaakasuoran spiraalisiipirakenteensa ansiosta hallitsee tehokkaasti painehäviötä ja varmistaa minimaalisen vaikutuksen järjestelmän paineeseen suuren virtausnopeuden käytön aikana.

Materiaalitiedot ja valmistusprosessi

Vesimittarin pitkän aikavälin vakaus ja luotettavuus riippuvat erinomaisista materiaaleista ja valmistusprosesseista.

Rungon materiaali: Yleensä käytetään valurautaa, pallografiittirautaa tai pronssiseosta, joka täyttää juomaveden turvallisuusstandardit ja varmistaa kestävän rakenteen ja korroosionkestävyyden.

Sisäosien materiaali: Liikkuvien osien, kuten spiraalisiiven, laakereiden ja hammaspyörien on käytettävä korkean suorituskyvyn, matalakitkaisia ​​teknisiä muoveja tai ruostumatonta terästä kulumisen ja hilseilyn estämiseksi, mikä varmistaa pitkän aikavälin mittaustarkkuuden.

Ningbo Water Cube Instrument Technology Co., Ltd. on erikoistunut suurihalkaisijaisten vesimittareiden tuotantoon ja ymmärtää materiaalien ja prosessien kriittisen vaikutuksen lopputuotteeseen. Yritys valvoo tiukasti materiaaleja ja valmistustarkkuutta muottien valmistuksessa, ruiskuvaluprosessissa sekä tiukoissa kokoonpano- ja tarkastusmenettelyissä. Juuri tämä huomio yksityiskohtiin mahdollistaa WPD:n laajan vaakasuuntaisen spiraalisiipisen vesimittarin erinomaisen suorituskyvyn tiukkojen lämpötila-, paine- ja virtausnopeusvaatimusten täyttämisessä, mikä täyttää yrityksen periaatteen "Laatu ensin, maine ensin".

WPD-vesimittarin asennusopas

Oikea asennus on ratkaisevan tärkeää WPD Wide Range Horizontal Spiral Wing -vesimittarin pitkän aikavälin vakaan ja tarkan mittauksen varmistamiseksi. Virheellinen asennus voi johtaa epätarkkoihin lukemiin ja lyhentää mittarin käyttöikää. Valmistajan asennusvaatimusten ja paikallisten putkistomääräysten tiukka noudattaminen on pakollista.

Asennuspaikan valmistelu: Ihanteellisen mittausympäristön varmistaminen

Ennen vesimittarin asennusta on suoritettava perusteellinen valmistelu, jotta voidaan poistaa mittaukseen vaikuttavia tekijöitä.

Määritä asennuspaikka:

WPD Wide Range Horizontal Spiral Wing -vesimittari on asennettava paikkaan, johon pääsee helposti lukemaan, huoltamaan ja tarkastamaan.

Varmista, että mittari on suojattu jäätymiseltä, voimakkaalta tärinältä tai ulkoisilta iskuilta.

Vaaditut suorat putken pituudet: Tasaisen, ei-pyörteisen virtausprofiilin varmistamiseksi mittariin tullessa on jätettävä riittävästi suoria putkia mittarin ylä- ja alavirtaan. Tämä on keskeinen edellytys sille, että WPD-vesimittari saavuttaa suunnitellun tarkkuuden.

Ylävirran suora pituus: Vaatii tyypillisesti vähintään 10 kertaa mittarin (10D) nimellishalkaisijan (DN).

Alavirran suora pituus: Vaatii tyypillisesti vähintään 5 kertaa mittarin (5D) nimellishalkaisijan (DN).

*(Huomaa: Kaikki venttiilit, kulmakulmat tai pumput tulee sijoittaa mahdollisimman kauas mittarista.)*

Putken huuhtelu: Ennen asennusta putkisto on huuhdeltava perusteellisesti hitsauskuonan, sedimentin, kivien tai muiden roskien poistamiseksi, jotka voivat vahingoittaa Spiral Wing -siipipyörää tai tukkia suodattimen.

Lisävarusteiden asennus: Varmista, että tarvittavat sulkuventtiilit (yksi ennen mittaria ja toinen mittarin jälkeen) ja suodatin (yleensä asennettuna ennen virtaa) ovat jo paikoillaan asennuspaikalla, jotta huolto on helppoa tulevaisuudessa.

Vaiheittainen asennusmenettely: Oikean asennuksen varmistaminen

WPD laajan valikoiman vaakasuuntainen spiraalisiipivesimittari on vaakasuora mittari, jolla on tiukat asennussuunnan vaatimukset.

Tarkista suunta: Tarkista huolellisesti mittarin kotelossa oleva virtaussuunnan nuoli. Varmista, että mittarin asennussuunta on täysin linjassa putken sisällä olevan veden virtaussuunnan kanssa.

Varmista tasoasento: WPD-vesimittari on asennettava vaakasuoraan, mikä tarkoittaa, että vastapinnan tulee olla ylöspäin ja yhdensuuntainen maan kanssa. Vaaka-asennus on sen suunnitellun suorituskyvyn perusta.

Kohdista liitännät: Kohdista mittari määrättyyn putkitilaan. Ningbo Water Cube Instrument Technology Co., Ltd. suosittelee oikeiden laippaliittimien käyttöä. Varmista, että laipan liitospinnat ovat kohdakkain ja yhdensuuntaisia, jotta vältetään liitoksen pakottaminen, mikä voi aiheuttaa jännitystä tai muodonmuutoksia mittarin runkoon.

Asenna tiivisteet: Aseta uudet oikeat tiivisteet kahden laippapinnan väliin.

Kiristä pultit: Kiristä laippapultit vähitellen ja symmetrisesti. Älä kiristä yhtä pulttia kokonaan kerrallaan; kiristä sen sijaan vaiheittain ristisymmetrisesti varmistaaksesi tasaisen paineen jakautumisen ja luotettavan tiivistyksen vuotojen estämiseksi.

Oikean tiivistyksen varmistaminen: Vuotojen ja ilmakuplien estäminen

Tiivistyksen tärkeys: Oikea tiivistys on elintärkeää ulkoisten vuotojen estämiseksi. Vuodot eivät aiheuta vain vesivarojen menetystä, vaan voivat myös vaarantaa WPD Wide Range Horizontal Spiral Wing -vesimittarin mittausympäristön.

Ilman tyhjennys: Kun mittari on asennettu, avaa hitaasti ylävirtausventtiili, jolloin vesi täyttää mittarin ja alavirran putken hitaasti ilman ja kuplien poistamiseksi putkistosta. Nopea täyttö voi aiheuttaa mittarin hetkellisen ylinopeuden, mikä vaikuttaa sen käyttöikään. Täydellinen ilmanpoisto on tärkeä askel tarkan vesivirran mittauksen saavuttamiseksi.

Käyttöönoton tarkistus: Tarkista kaikki liitäntäkohdat vuotojen varalta. Kun olet käyttänyt sitä jonkin aikaa, tarkista laippapultit uudelleen, onko niitä kiristettävä.

Water Cube ammattimaisena suurten vesimittareiden valmistajana takaa, että sen tuotteet on suunniteltu täyttämään tiukat asennusstandardit. Suosittelemme, että asentajat tutustuvat tuotteen mukana toimitettuun yksityiskohtaiseen käyttöohjeeseen vesimittarin asennuksen aikana varmistaakseen, että WPD Wide Range -vaakasuora spiraalisiipinen vesimittari saavuttaa aiotun korkean tarkkuuden ja pitkän käyttöiän edut.

Huolto ja vianetsintä: WPD-vesimittarin pitkäaikaisen vakaan toiminnan varmistaminen

Jopa korkealaatuiset mittarit, kuten WPD laajan valikoiman vaakasuuntainen spiraalisiipivesimittari, kestävällä rakenteella, vaativat säännöllistä huoltoa ja tarkastuksia varmistaakseen, että ne säilyttävät korkean tarkkuuden ja vakaan suorituskyvyn pitkällä aikavälillä.

Rutiinitarkastus: WPD-vesimittarin optimaalisen kunnon ylläpitäminen

Säännöllinen ennaltaehkäisevä tarkastus on tehokkain tapa estää mittarivikoja ja mittausvirheitä.

Silmämääräinen tarkastus:

Laskun kunto: Tarkista, että vastalasi on kirkas ja kuiva, ilman huurtumista tai vaurioita. Varmista, että digitaalinen lukema on luettavissa.

Vuototarkastus: Tarkasta mittarin runko, laippaliitännät ja kaikki lisävarusteet (kuten paineanturit tai pulssilähtökaapelit) tippumisen tai vuotamisen varalta. Mikä tahansa vuoto voi vaikuttaa tarkkoihin vesivirtausmittauksiin.

Ulkonäön tarkistus: Tarkista, ettei mittarin rungossa ole ulkoisia vaurioita, korroosiota, hilseilyä tai merkkejä epänormaalista ulkoisesta iskusta.

Toimintatilan tarkistus:

Virtauksen havainnointi: Tarkkaile, pyöriikö spiraalisiipi tasaisesti mittarin ollessa toiminnassa. Alhaisilla virtausnopeuksilla (esim. yöllä) tarkista, vastaako mittari edelleen, jotta voit varmistaa laajan alueen suorituskyvyn.

Järjestelmän paineen tarkistus: Jos WPD Wide Range Horisontal Spiral Wing -vesimittareita on varustettu paineenvalvontalisävarusteilla, tarkista säännöllisesti, että järjestelmän paine on maksimikäyttöpainerajojen sisällä.

Puhdistusmenettely: Tarkkuuteen vaikuttavien epäpuhtauksien poistaminen

Vaikka WPD-vesimittarit asennetaan yleensä ylävirran suodattimella, hienoja epäpuhtauksia voi silti kertyä ajan myötä ja vaikuttaa mittaustarkkuuteen.

Suodattimen puhdistus: Tarkista ja puhdista säännöllisesti ennen mittaria asennettu suodatin. Poista kertynyt sedimentti, hilse tai vieraat aineet, jotta ne eivät aiheuta lisääntynyttä painehäviötä ja epävakaa virtausnopeutta.

Sisäisen mittarin puhdistus (ammattimainen menettely): Jos epäillään, että sisäinen spiraalisiipi tai mittausmekanismi on jumiutunut tai roskien saastuttama, pätevän henkilöstön on suljettava venttiilit, vapautettava putkilinjan paine ja purettava mittari tarkastusta ja puhdistusta varten. Ningbo Water Cube Instrument Technology Co., Ltd. suosittelee, että käyttäjät etsivät ammattimaisia ​​vesimittarin huoltopalveluita sisäisten tarkkuuskomponenttien vaurioitumisen välttämiseksi.

Vianetsintä: Yleisten ongelmien ratkaiseminen (vesimittarin vianmääritys)

Ningbo Water Cube Instrument Technology Co., Ltd. ylläpitää vankkoja kokoonpano- ja tarkastusmenettelyjä varmistaakseen, että tehtaalta lähtevä WPD Wide Range Horizontal Spiral Wing -vesimittari on erittäin luotettava. Kannustamme kuitenkin käyttäjiä noudattamaan tarkasti asennus- ja huoltotietoja. Asiantuntijatiiminsä kokemuksella yritys tarjoaa ammattimaista vesimittarin vianetsintäopastusta ja teknistä tukea täyttääkseen sitoumuksensa "Laatu ensin, maine ensin" -periaatteeseen, mikä varmistaa, että tuote palvelee käyttäjää tarkasti pitkällä aikavälillä.

Vertailevat edut: WPD-vesimittari vs. muut mittaustekniikat

WPD Wide Range Horizontal Spiral Wing -vesimittarilla on ainutlaatuisia etuja suuriläpimittaisen ja suuren virtauksen mittauksen alalla. Vertailu muihin markkinoilla oleviin yleisiin mittarityyppeihin selventää WPD-vesimittarin käyttöarvoa ja teknistä sijaintia, erityisesti silloin, kun kustannuksia, luotettavuutta ja laajan valikoiman suorituskykyä vaaditaan yhdessä.

WPD-vesimittari vs. positiiviset syrjäytysmittarit

Positiiviset syrjäytysmittarit (kuten mäntä- tai pyörivä mäntämittarit) mittaavat eristämällä tarkasti ja laskemalla nesteen tilavuuden. Niitä käytetään tyypillisesti pieniläpimittaisissa ja matalavirtaussovelluksissa, jotka tarjoavat erinomaisen matalan virtauksen tarkkuuden.

WPD-vesimittarin etuna on sen kyky käsitellä suuria virtauksia ja erittäin alhainen painehäviö, mikä tekee siitä ihanteellisen valinnan kunnallisiin pääputkiin ja teollisuuteen, alueilla, joilla ei voida käyttää ylimääräisiä mittareita.

WPD-vesimittari vs. ultraäänivesimittari

Ultraäänivesimittarit ovat moderneja, korkean teknologian mittauslaitteita, jotka mittaavat virtausnopeutta lähettämällä ultraäänisignaaleja veden läpi ilman liikkuvia osia.

WPD Wide Range Horizontal Spiral Wing -vesimittari toimii paremmin kustannustehokkuuden ja luotettavuuden suhteen ankarissa vedenlaatuisissa ympäristöissä. Ningbo Water Cube Instrument Technology Co., Ltd. hyödyntää koko teollisuusketjuaan ja keskittyy halkaisijaltaan suurien vesimittareiden mekaaniseen valmistukseen, ja se voi tarjota korkealaatuisia, pitkäikäisiä WPD-vesimittareita kilpailukykyisemmällä hinnalla.

WPD-vesimittari vs. sähkömagneettiset vesimittarit

Sähkömagneettiset mittarit käyttävät Faradayn sähkömagneettisen induktion lakia johtavien nesteiden virtauksen mittaamiseen, eikä niissä myöskään ole liikkuvia osia ja erittäin pieni painehäviö.

WPD Wide Range Horizontal Spiral Wing -vesimittarin etuna on sen laaja sovellettavuus (ei johtavuusvaatimusta) ja alhaisemmat investointikustannukset, mikä tekee siitä luotettavan vaihtoehdon moniin kunnallisiin vedenjakeluprojekteihin. Yhteenvetona voidaan todeta, että WPD Wide Range Horizontal Spiral Wing -vesimittari saavuttaa onnistuneesti erinomaisen tasapainon kolmen avaintekijän välillä: suuri virtaus, matala painehäviö ja laaja alue. Water Cube hyödyntää viimeisintä teknologiaa ja kertynyttä kokemusta varmistaen suunnittelu-, kokoonpano- ja tarkastusprosessissa, että WPD-vesimittari maksimoi nämä edut ja ansaitsee laajan asiakaskunnan suosion. Yritys toivottaa alan kollegansa tervetulleeksi vierailemaan ja antamaan opastusta mittaustekniikan yhteiseen kehittämiseen.

FAQ

Kuinka määrittää oikea koko WPD Wide Range Horizontal Spiral Wing -vesimittarille?

Oikean nimellishalkaisijan (DN) valinta on kriittinen. Mitoitus perustuu ensisijaisesti seuraaviin tekijöihin:

Suurin jatkuva virtaus (Qmax): Mittarin Qmax:n on oltava suurempi tai yhtä suuri kuin järjestelmän odotettu maksimivirtausnopeus.

Normaali virtaus (Qn): Varmista, että virtaus, jolla järjestelmä toimii suurimman osan ajasta, on mittarin optimaalisella toiminta-alueella (tyypillisesti välillä Qt ja Qmax).

Pään menetys: Valitse halkaisija, joka säilyttää alhaisen painehäviön odotetulla virtausnopeudella järjestelmän tiukkojen painehäviövaatimusten perusteella.

Ningbo Water Cube Instrument Technology Co., Ltd. suosittelee, että asiakkaat toimittavat yksityiskohtaiset järjestelmän toimintaparametrit valintaprosessin aikana, jotta yrityksen tekniset asiantuntijat voivat suositella sopivinta mallia WPD Wide Range Horizontal Spiral Wing -vesimittarin yksityiskohtaisten teknisten eritelmien perusteella, mikä varmistaa sen tarkkuuden ja pitkän aikavälin toimintatehokkuuden.

Mikä on WPD-vesimittarin tyypillinen käyttöikä?

WPD Wide Range Horisontal Spiral Wing -vesimittarin käyttöikä riippuu ensisijaisesti sen kestävästä rakenteesta, valmistuslaadusta ja käyttöympäristöstä.

Valmistuslaatu: Water Cuben valmistamat korkealaatuiset WPD-vesimittarit tiukkojen muottien valmistus-, kokoonpano- ja tarkastusmenettelyjensä ansiosta varmistavat sisäisten komponenttien, erityisesti spiraalisiiven, kestävyyden ja vakauden.

Odotettu käyttöikä: Normaaleissa käyttöpaine- ja lämpötila-alueilla ja asianmukaisella vesimittarin huollolla WPD-vesimittari voi tyypillisesti toimia turvallisesti ja vakaasti 10-15 vuotta tai jopa pidempään.

Tarvitseeko WPD Wide Range Horizontal Spiral Wing -vesimittari säännöllistä kalibrointia?

Kyllä. Mikä tahansa mekaaninen mittauslaite kokee tarkkuuspoikkeaman ajan myötä kulumisesta johtuen.

Lakivaatimukset: Paikallisista ja kansallisista metrologisista määräyksistä riippuen WPD-vesimittarille tehdään pakolliset tarkastusjaksot (yleensä muutaman vuoden välein).

Suorituskyvyn vakuutus: Jopa ilman pakollisia vaatimuksia, WPD-vesimittarin kalibroinnin säännöllinen (esim. 5 vuoden välein) tarkastus varmistaa, että sen laajan alueen mittaussuorituskyky täyttää edelleen korkean ± 2 %:n tarkkuusstandardin, mikä on erityisen tärkeää kunnallisen vedenjakelun ja kaupallisen laskutuksen kannalta.

Kuinka etäluenta voidaan toteuttaa WPD-vesimittarissa?

WPD Wide Range Horizontal Spiral Wing -vesimittari tarjoaa erinomaisen älykkään laajennettavuuden:

Pulssilähtö: Useimmat WPD-vesimittarit voidaan valinnaisesti varustaa pulssilähettimellä, joka muuntaa mekaanisen pyörimisen sähköisiksi pulssisignaaleiksi.

Älykkäät moduulit: Nämä pulssisignaalit voidaan liittää etätiedonkeruumoduuleihin (kuten M-Bus-, LoRa- tai GPRS-moduuleihin) mittarin etäluennan ja reaaliaikaisen teollisuusvesivalvonnan mahdollistamiseksi.

Water Cube ottaa sekä mittarin liikkeiden että valmiiden mittareiden tuotesuunnittelu- ja kehitysvaiheessa täysin huomioon älykkään integroinnin tarpeen ja varmistaa, että asiakkaat voivat helposti integroida WPD-vesimittarin nykyaikaisiin AMI/AMR-järjestelmiin (Advanced Metering Infrastructure/Reading).

Sopiiko WPD Wide Range Horizontal Spiral Wing -vesimittari kuumavesisovelluksiin?

Suurin sovellettava lämpötila tavallisille kylmän veden WPD Wide Range vaakasuuntaisille spiraalisiipisille vesimittareille on tyypillisesti 50 °C.

Kuuman veden räätälöinti: Yli 50 °C:n kuumavesisovelluksissa (esim. teollisuuden kiertovesi tai kaukolämpö) on käytettävä erityisesti suunniteltua Hot Water WPD -vesimittaria.

Kuumavesimittarit käyttävät erityisiä korkeita lämpötiloja kestäviä materiaaleja sisäkomponentteihin ja tiivisteisiin rakenteen vakauden ja mittaustarkkuuden varmistamiseksi korkeissa lämpötiloissa. Asiakkaiden on ilmoitettava selkeästi veden enimmäislämpötilan vaatimus Ningbo Water Cube Instrument Technology Co., Ltd.:lle tilauksen yhteydessä.
